Guten Tag zusammen,
als frischer Besitzer der oben genannten Vorstufe brauch ich mal die Hilfe der Kenner und/oder Besitzer der Gleichen. Mein kleiner Franzose wurde im Netzteil modifiziert, was ich gerne wieder rückgängig machen möchte. An 4 Lötpunkten fehlt mir aber leider die Info, welche Bauteile hier im Original verwendet werden.
[img:720:540]http://img196.imageshack.us/img196/4288/folie1j.jpg[/img]π
Wäre toll wenn mir jemand den nötigen Input geben könnte um meine Vorstufe wieder zum Einsatz zu bringen.
Vielen Dank,
Markus
Hiraga LeTube
Moderatoren: Tubes, Moderatorenteam
-
audiosix
- Alter Hase
- Beiträge: 1790
- Registriert: Di 4. Apr 2006, 15:45
- Wohnort: Lemgo, OWL
- Kontaktdaten:
So wie das aussieht fehlen da Dioden. Um den Brückengleichtichter koplett zu machen müssen es 4 sein,
Reinhard
Reinhard
WEEE Reg. Nr. DE 80061641
Symmetrischer Röhrenphono MK2x als Bausatz und aufgebaut und geprüft.
DIY Röhren Linestage 2013, Standard und Advanced Version
Design Ultrapath Serie
Analog Design Audiovalve Conductor
Design DIY Röhrenphono MKI und MKII, MKIIB, DIY Röhren Linestage, DIY Röhrenphono MK4
Design Martion Sono und Fono
Design Outsider ECC 83 preamp, 4-Wege Röhrenweiche, Outsider Phono MM, Outsider Hochpaß
Design Lithophon Vorstufe
Design Kirchhoff OTL für Lowther
Gewerblich
Symmetrischer Röhrenphono MK2x als Bausatz und aufgebaut und geprüft.
DIY Röhren Linestage 2013, Standard und Advanced Version
Design Ultrapath Serie
Analog Design Audiovalve Conductor
Design DIY Röhrenphono MKI und MKII, MKIIB, DIY Röhren Linestage, DIY Röhrenphono MK4
Design Martion Sono und Fono
Design Outsider ECC 83 preamp, 4-Wege Röhrenweiche, Outsider Phono MM, Outsider Hochpaß
Design Lithophon Vorstufe
Design Kirchhoff OTL für Lowther
Gewerblich
Hi Reinhard,

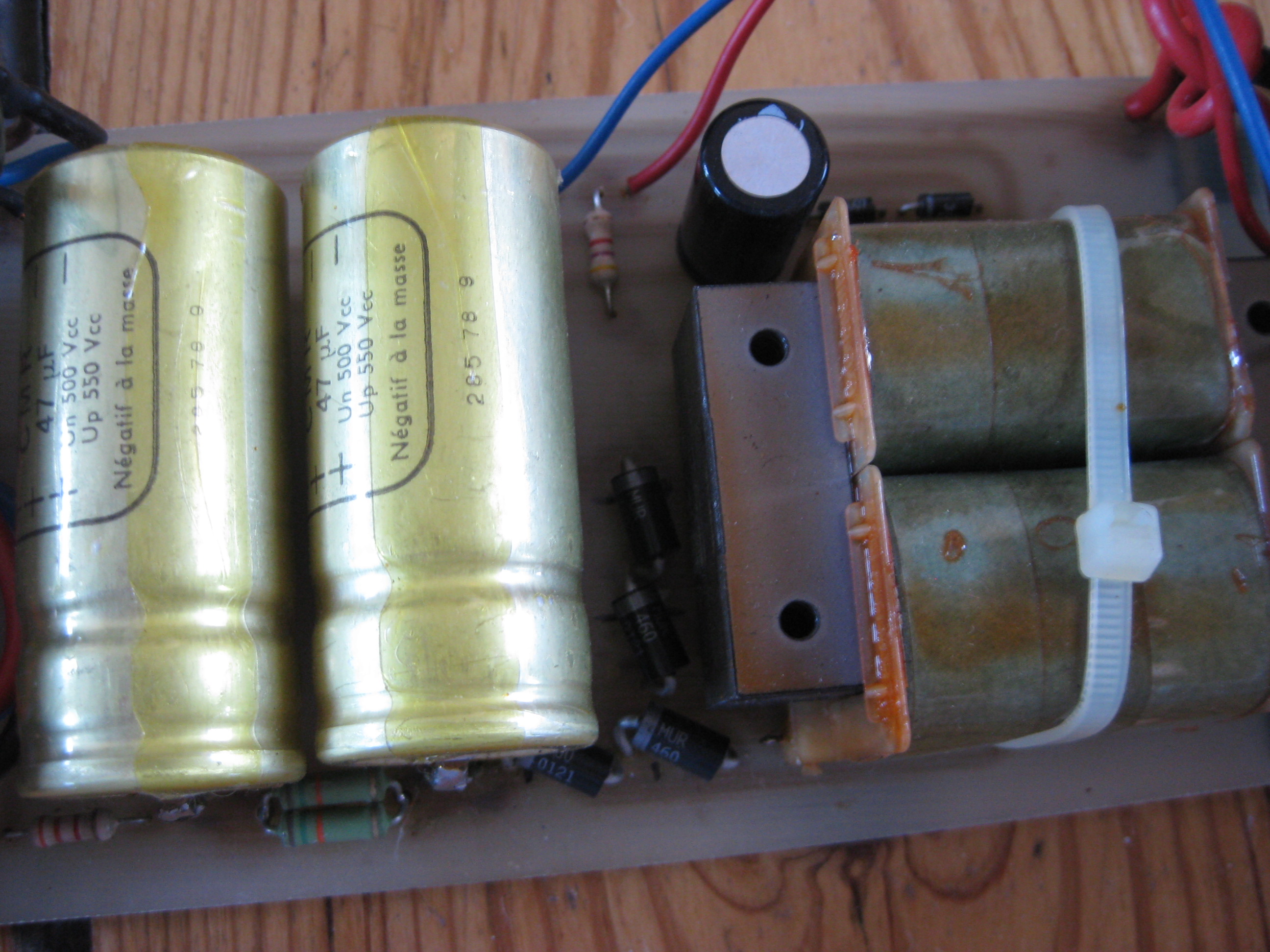

ich glaube der Gleichrichter ist auf der anderen Seite des Trafo. Aber warum sollte ein Netzteil nicht zwei Brückengleichrichter haben!? Auf die Idee bin ich noch gar nicht gekommen. Hier rein interessehalber noch ein Foto von der anderen Trafoseite.
[img:640:480]http://img251.imageshack.us/img251/8786/dsc00510ry.jpg[/img]π
Danke für den Input!
Gruß,
Markus
ich glaube der Gleichrichter ist auf der anderen Seite des Trafo. Aber warum sollte ein Netzteil nicht zwei Brückengleichrichter haben!? Auf die Idee bin ich noch gar nicht gekommen. Hier rein interessehalber noch ein Foto von der anderen Trafoseite.
[img:640:480]http://img251.imageshack.us/img251/8786/dsc00510ry.jpg[/img]π
Danke für den Input!
Gruß,
Markus
-
audiosix
- Alter Hase
- Beiträge: 1790
- Registriert: Di 4. Apr 2006, 15:45
- Wohnort: Lemgo, OWL
- Kontaktdaten:
Ein Brückengleichrichter für die Heizspannung (scheinbar vollständig) und einer für die Hochspannung (da fehlen 2 Dioden) soweit ich das erkennen kann,
Reinhard
