was für die E/A-Auswahl jetzt noch fehlt ist ein Controller, welcher Ein- und Augänge, Tape-Monitor, Remotefunktionen und die Zuschaltung der Betriebsspannung übernimmt.

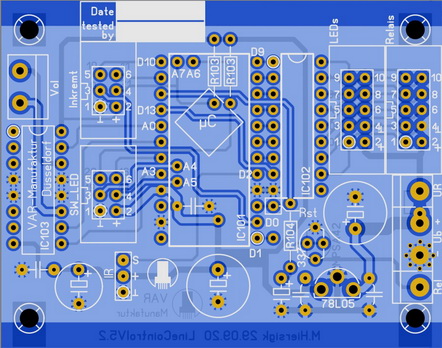

Die Platine ist durch diverse Evolutionsstufen gegangen und sollte nunmehr final sein.
8 GPIOs auf Treiber mit Open-Collector zur Ansteuerung der Backplane
MC, MM, Digital, Aux1, Aux2 und Tape via Relais
Out1 und Out2 als Ausgang dito auf Relais
auf parallelgeschaltete 10pol-Header (LED und Relais)
1 weiterer für Versorgungsspannung Ub auf Klemme
1x 6pol Header zum Anschluss eines Inkrementalgebers für die Quellen- und Ausgangswahl
1x 6pol Header zum Anschluß der RGB-Betriebsmeldung
1x 3pol Header für Remote-IR
sowie ein Leistungstreiber für das Volume-Poti.
Die komplette Aufbereitung passiert in einem Arduino Mini-Pro Clone.
Gespeist wird das ganze von einem 12VDC Netzteil. 12V für LEDs und Relais, intern 5V für den Prozessor.
